PCB存储柜为电子制造提供超低相对湿度的存储环境,用于处理印刷电路板(PCB)、板材、纳米纤维、暗盒、光纤、集成电路、实验室标本等对湿度敏感的元器件和材料。
型号:TDA320F
容量:320L
湿度:20%-60%RH可调
恢复时间:最大。开门 30 秒后 30 分钟,然后关闭。 (环境25~60%RH)
搁板:3个,高度可调
颜色:深蓝色,ESD安全
内部尺寸:W898*D422*H848 MM
外形尺寸:W900*D450*H1010 MM
描述
最气候 Symor® PCB存储柜是用于电子制造的湿度控制干燥和存储柜,它保持精确的湿度控制和快速除湿,用于各种湿度敏感器件的低湿度存储,干燥柜不仅用于ESD安全干燥存储,还可以快速吸湿去除和防尘。
规格
Mode# with F:ESD 功能,深蓝色。
Mode# without F: 无ESD功能,灰白色
模型 |
容量 |
内部尺寸 (宽×深×高,毫米) |
外形尺寸 (宽×深×高,毫米) |
平均功率 (W) |
毛重 (KG) |
最大限度。载重/架(KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
特征
·采用瑞士原装进口温湿度传感器。
-确保使用精度高,而且PCB存放柜具有记忆功能,断电后无需重新设置。
·采用1.2mm厚镀锌钢板制成,美国杜邦防静电粉末喷涂。
-结构坚固,承重优良,表面经过18道喷粉工艺处理,静电阻值达到106 -108Ç。
·配备超湿报警+开门报警,数据记录系统。
- 一旦室内湿度超过设定值,或门被打开,立即声光报警,提醒操作人员。
·功能强大的干式模块,预计使用寿命超过 15 年。
- PCB存放柜采用多孔分子筛作为干燥剂,可自动再生,无耗材,无需更换。
·优良的气密性能

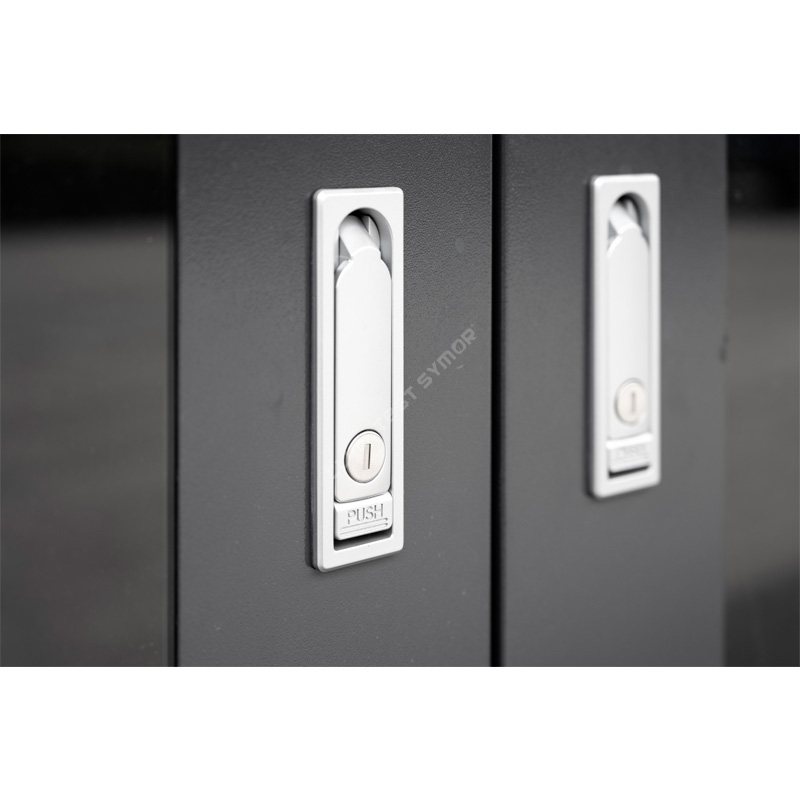

- 整个干燥柜采用加压锁扣,最大限度地减少水分渗入的可能性。
什么是40寸PCB收纳柜?
最气候 Symor® PCB存储柜利用湿度控制在20%RH-60%RH,在此范围内任意湿度点均可自由设定,PCB存储柜采用自动除湿技术。
干燥单元是电子干燥柜、空气干燥柜的心脏,由合成干燥剂制成,可自动生成,免维护,合成干燥剂寿命+15年,无需更换,无冷滴,无需干燥剂袋,无需氮气,整个除湿过程静音环保。
干燥机内部采用最新的合成干燥剂和形状记忆合金,即使断电后,合成干燥剂仍继续吸湿,24小时内室内湿度不应上升超过10%RH。
电子干燥柜采用高精度瑞士进口RH和温度传感器,传感器自动控制合成干燥剂的刷新和回收,精度为2%。
SMT制程为什么需要PCB收纳柜?
随着PCB存储柜的应用越来越多,电子元器件的湿度控制存储在电子制造和组装行业中变得必不可少。电子元器件在出厂前已经标记了湿度敏感级别(MSL),IPC标准规定了湿度要求相应MSL下的集成电路,目前标准中主要推荐><5%RH和><10%RH存储在除湿干燥存储柜或干燥箱中。“对于未包装的MSD,当曝光时间不超过72小时,可在规定湿度(如10%RH以下或5%RH以下)PCB存放柜内存放5倍或10倍以上,可恢复地板寿命。 ♥
正常存放 |
回流焊工艺 |
||
|
|
|
|
环境中的湿气渗入包装。 |
在加热过程中,水蒸汽压力增加,使模具和树脂分离。 |
水蒸汽在加热下继续膨胀,炸毁包裹。 |
水蒸汽会破坏包装,从而导致微裂纹。 |
20%-60%RH系列除湿速度:
(环境温度 25°C,湿度 60%RH)
电子干燥柜和氮气柜的区别:
1、氮气柜内充入氮气,将柜内氧气挤出,形成惰性气体保护环境,防止晶圆、IC芯片、LED芯片被氧化。氮气柜依赖于氮气吹扫满足低湿防氧化储存,建议氮气纯度>99%,氮气柜常用于微电子、半导体行业电子干燥柜为自动干燥柜、除湿干燥储存柜,可吸潮并排放到室外,形成一个低湿度的储存环境,它确实具有湿度控制能力。 2.氮气柜使用惰性气体创造无氧或低氧环境,放入氮气柜的产品是基本防潮包装,不易发生氧化。电子干燥柜只能控制湿度,无抗氧化功能,氧气含量与周围环境几乎相同。
PCB存放柜的特点
独立模块化设计:该PCB存储柜采用专利模块化设计,温湿度显示、控制系统、加热模块、干燥模块可快速更换,维护简单,显着提高维护效率。
环保设计:整体PCB存放柜不产生废弃物污染环境。本机型为长期使用而设计,如果机身主体结构完整,无损,只需定期检查更换故障模块,即可永久使用,符合最新绿色设计到环境保护。
操作简便:无需复杂的设置,人员无需培训,机器只需插上电源,即可全自动运行。是一款高效的工业级PCB存储柜。不仅为您节省了人员培训成本,还大大提高了工厂的生产效率。
校准提醒:传感器的漂移影响PCB存储柜的精度。为符合ISO规范,本机型提供校准到期提醒功能。当传感器运行超过预设天数时,控制器中的小数点会闪烁提醒用户,此功能有效节省人力。
更多PCB存储柜详情,请访问我们的网站www.climatestsymor.com或直接发送邮件至sales@climatestsymor.com,我们将以最快的速度回复您,欢迎合作。
